校园广播呼叫方案

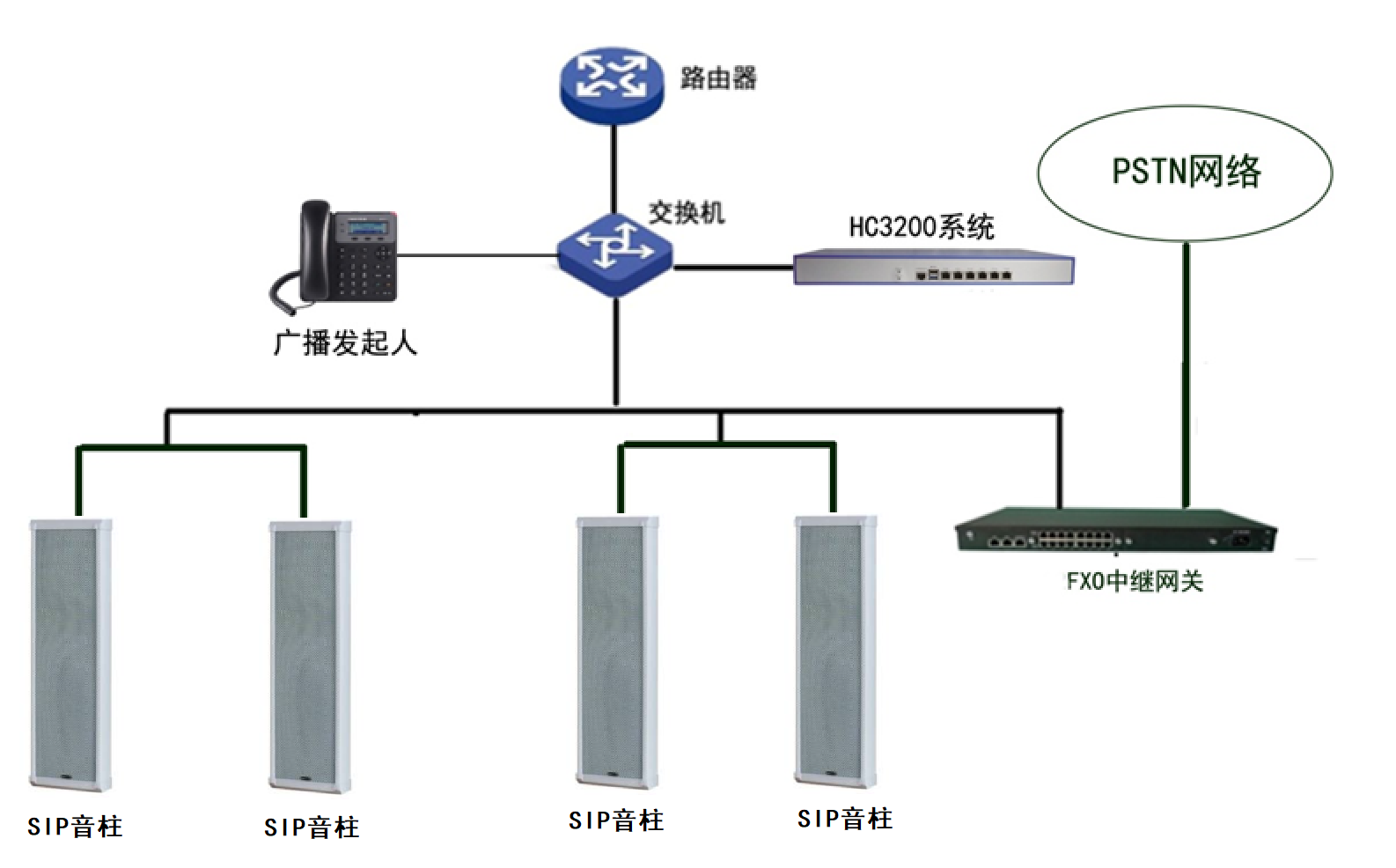

一、方案示意图









二、 方案描述

1. 核心系统

HC3200系统是整个方案的核心系统，所有的分机号码，音频控制，电话会议都是通过HC3200系统来实现

HC3200可以支持500用户，200路同时通话，同时通过中继网关可以对接第三方通信系统，如：PSTN网络，程控电话系统，4G/3G网络等。

1. 广播通信

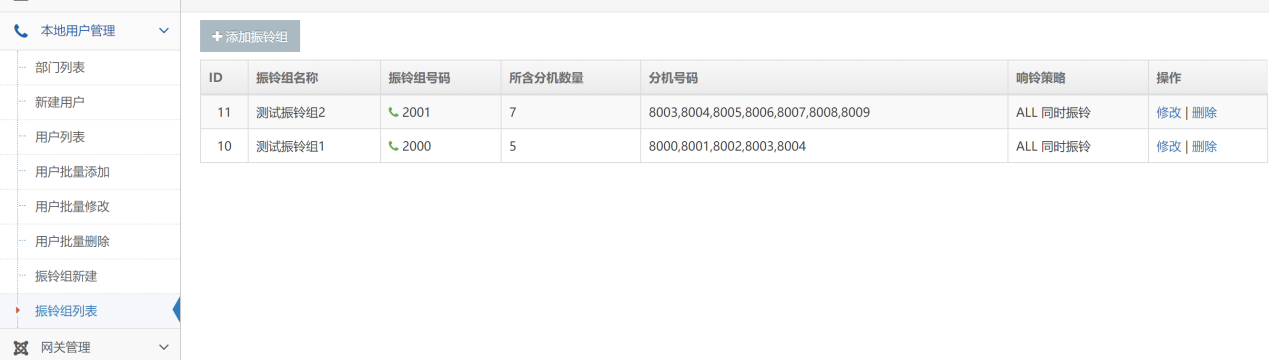

1. 我们需要先把对应需要广播的分机进行分组，在系统的振铃组里面进行分组，如下，里面有两个振铃组，里面分别有对应的分机号码

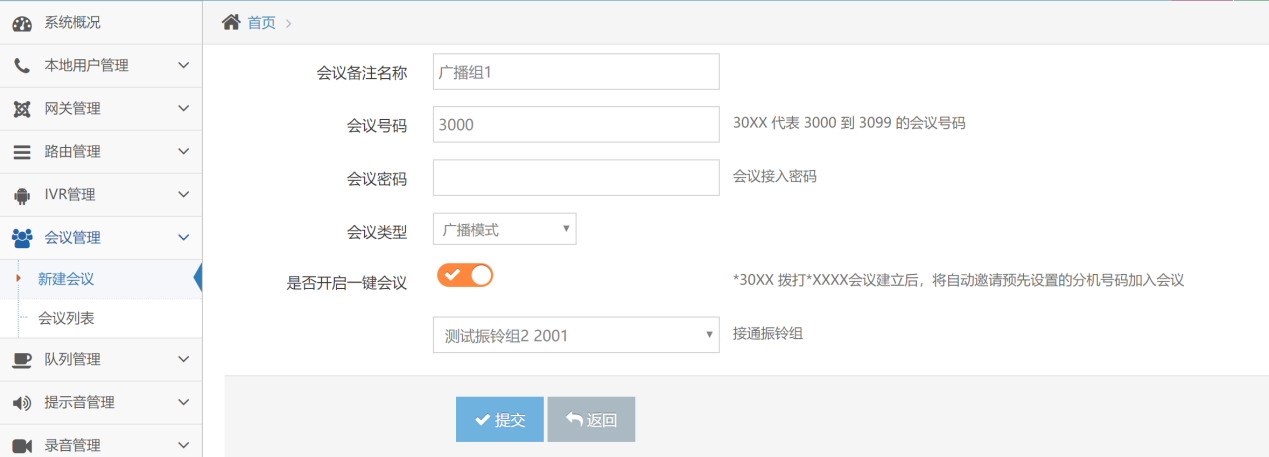

1. 创建一个会议室，设置一个会议室的号码（如：3000），会议室类型选择位“广播模式”，打开会议室的一键会议功能，在下拉框里面选择对应的振铃组，创建完成后点“提交”按钮完成创建。

1. 完成以后使用一个电话机拨打*3000就可以对振铃组1的号码进行广播呼叫，呼叫接通以后按*号键就可以进行广播喊话，喊话的情况下只有发起人能说话，其他人只能听。

1. FXO网关对接

方案图里面的FXO中继网关是用于对接PSTN网络，方便用户可以通过分机呼叫外网的手机和座机系统，也可以让系统外的手机和座机呼叫系统下的分机进行通信

2. 支持双机热备

双击热备可以让整个系统运行更加稳定，在主服务器出现问题以后会自动切换到备用服务器，当主服务器恢复工作以后又能自动切换回主服务器。

3. Var参数
4. 参数是系统的一大特点，可以在Var参数里面加入一些系统自定义的参数，能够让系统操作更加灵活，如：设置每秒处理并发能力，设置透传参数，设置系统支持编码类型等。

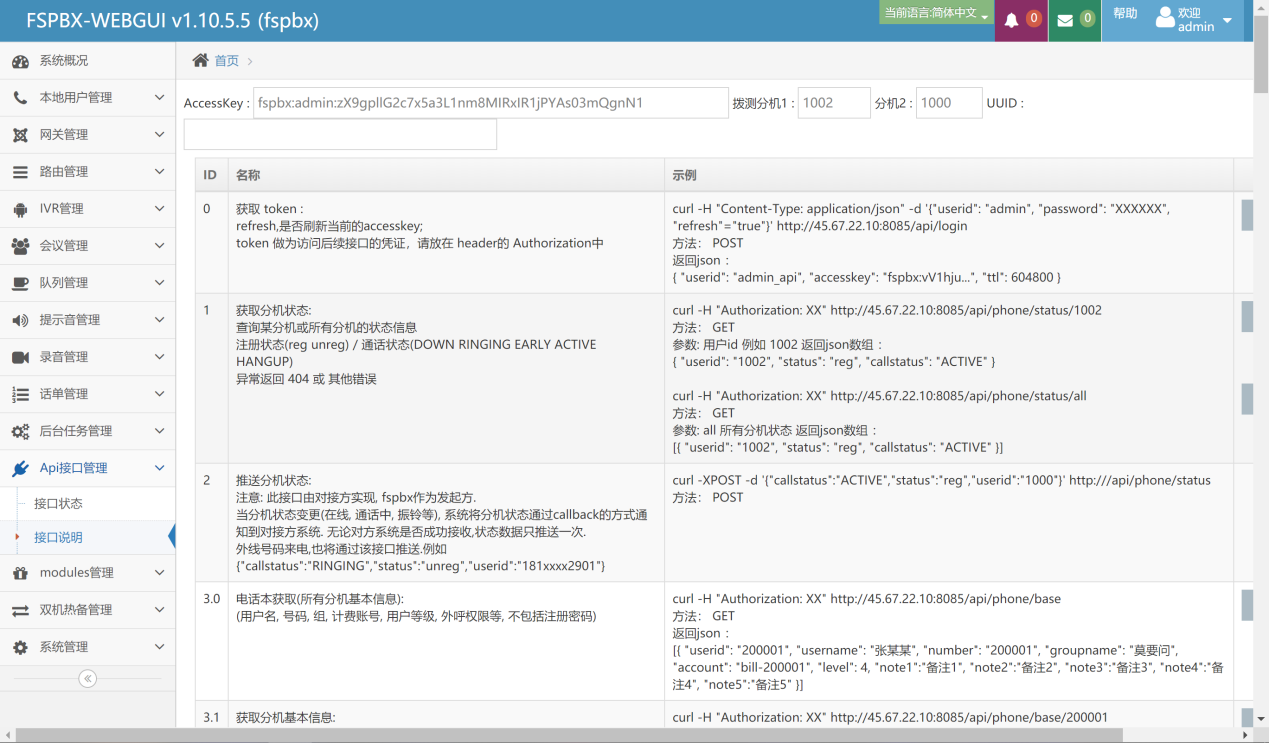

4. API接口管理

在web页面上，我们把所有的系统支持的接口和描述都放在上面，便于用户的第三方系统和我们的系统进行对接控制。

一、产品描述

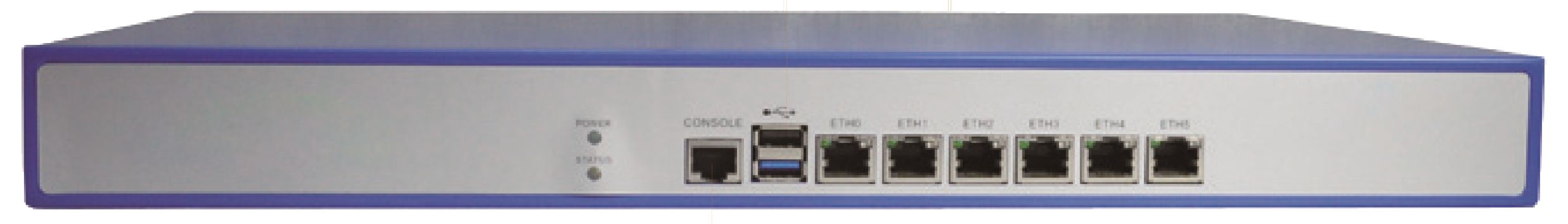

1.HC3200系统

项目	描述

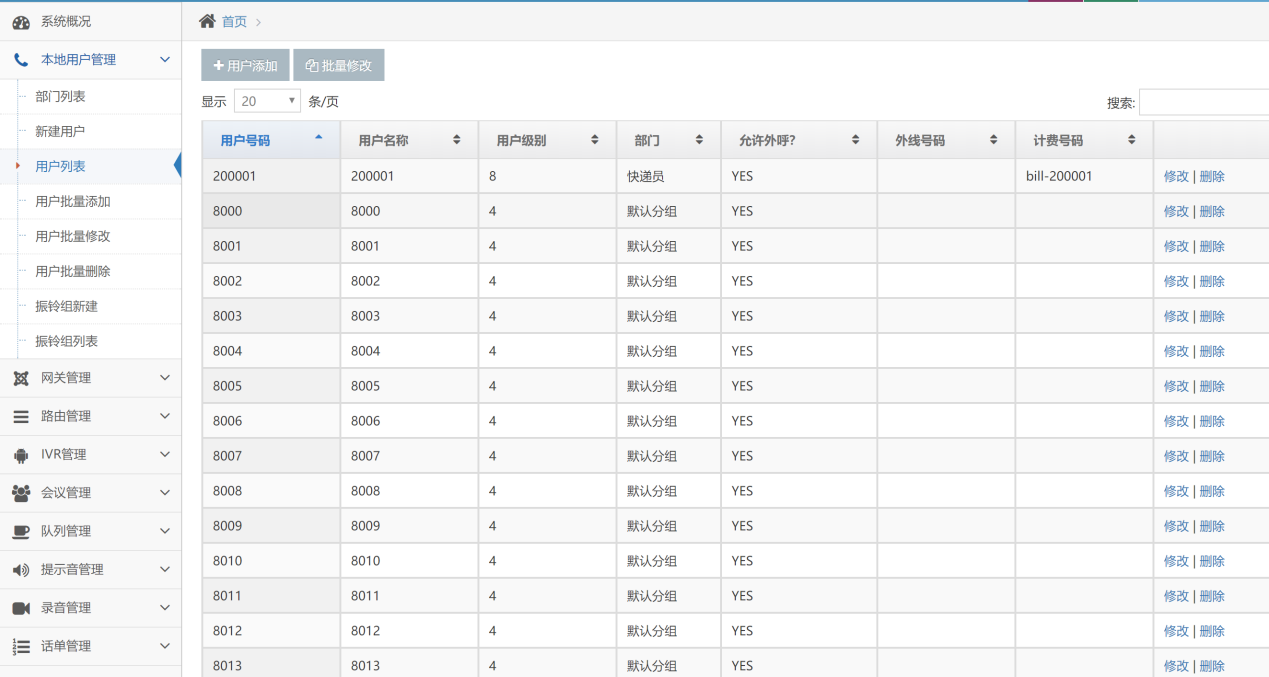

分机管理	分机开设/修改/删除
	分机批量添加/批量修改/批量删除
	分机分组管理
	振铃组管理
中继管理	中继添加/修改/删除
	中继分组
	中继白名单
路由管理	来电路由管理
	去电路由管理
IVR管理	IVR列表添加/删除
	IVR设置
会议室管理	音频会议室
	视频会议室
队列管理	坐席管理，坐席时间管理，队列设置
系统提示音管理	上传提示音
	TTS文字转语音功能
	分机录制提示音
	提示音列表管理
录音管理	录音设置（分机录音，会议录音，队列录音）
	通话录音列表管理（回放录音，下载录音）
	录音查询（通过时间，主被叫号码）
话单管理	通话记录查询和通话列表下载
系统管理	Var参数管理（配置系统内部管理参数如：SIP注册端口管理，rtp端口管理等）
	功能配置（设置功能按钮和功能激活，如监听，转接，广播等）
	网络参数设置，系统重启等
	双机热备
	远程管理

1.广播对讲音柱

产品特点：

• 声音透亮
• 标准RJ45网络接口
• 内置SIP核心主板
• 内置解码模块
• 防水铝镁合金外壳
• 支持注册联网和离线两种工作模式
• 支持接收远程定点播音、远程分组播音和全区播音
• 兼容基于SIP的主流IPPBX/软交换/IMS平台


   规格参数

21. 扩 音 器 ：60W
21. 电源输入：100~240V 音频功放：100W
21. 网络接口：RJ45
21. 网络特性：支持TCP、UDP 传输速度：10／100Mbps 重 量 ：9KG
21. 工作温度：-40℃~70℃ 防水等级：IP65
21. 外壳颜色：白色
21. 外形尺寸：125×227×950mm
